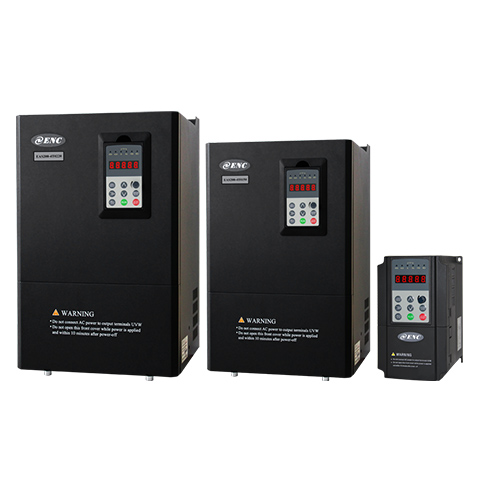

EAS200系列高性能異步伺服驅動器
產品描述

采用先進矢量控制原理并融入智能控制技術，對異步電機進行伺服控制（特別是位置控制）；采用雙CPU系統（雙核），獨立矢量運算處理器，具有高速數據處理性能；軟伺服技術（全數字化技術），便于軟件的擴展修改，滿足客戶不同應用需求

典型應用

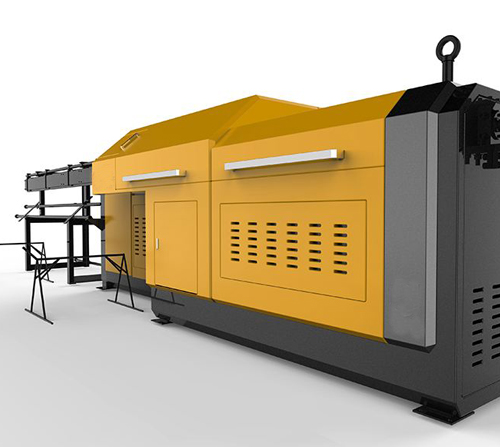

剪切機、追剪機、制袋機 、卷材機、鋼筋彎箍機等。

? 產品性能優勢

  • 控制精確

    異步電機的位置、速度、轉矩進行高精度控制；速度精度±0.1%額定同步轉速，位置精度±1脈沖；

  • 功能強大

    最大可實現對200KW大功率異步電機大伺服控制；

  • 操作便捷

    參數設置變頻器化，便捷易懂好操作；

  • 配置豐富

    內置多段速，內置集成雙PG卡，內置制動單元。

應用優勢


軟件功能完善靈活
采用先進矢量控制原理并融入智能控制技術，對三相異步電機進行伺服控制 ；
采用雙CPU系統，獨立的矢量運算處理器，高速的數據處理性能 ；
軟伺服技術（全數字化技術） ；
內置多段速功能 ；
靈活的輸入輸出接口功能，每個輸入輸出接口功能可用戶自定義 ；
速度與位置控制功能 ；

硬件構成先進可靠
專用32位的雙CPU對電機進行全數字化控制
集成編碼器信號轉換電路，省去了PG卡
提供脈沖分頻輸出接口
豐富的可編程輸入輸出接口
  電流、速度、位置三閉環系統
全系列內置制動單元

控制功能全面精確
速度控制精度±0.1%，速度控制比1：5000
位置控制精度±1脈沖
電機額定轉速以下恒轉矩輸出，額定轉速以上恒功率輸出
低速大轉矩輸出，零轉速力矩保持功能
過載能力強，2.5倍額定轉矩可持續20s
同步控制功能，對多臺控制器、電機系統進行同步或跟隨控制
可靠的保護功能和故障指示

I/O、通訊接口非常完備
RS485接口，可由計算機、PLC等上位機進行控制和狀態監視
可編程數字量輸入/輸出口，8路輸入、5路輸出
兩路模擬量輸入(-10V～+10V/0～10V/4～20mA)，兩路模擬量輸出
脈沖指令輸入接口，支持3種脈沖指令形式（脈沖+方向、CCW/CW、正交）
支持差分輸入和集電極開路輸入
可擴展一路外部PG接口，做全閉環用

采用交流異步伺服電機，適應性廣泛
驅動器可對伺服電機的位置、速度、加速度進行高精度控制
采用交流異步伺服電機，結構簡單、可靠耐用、性價比高、維護方便

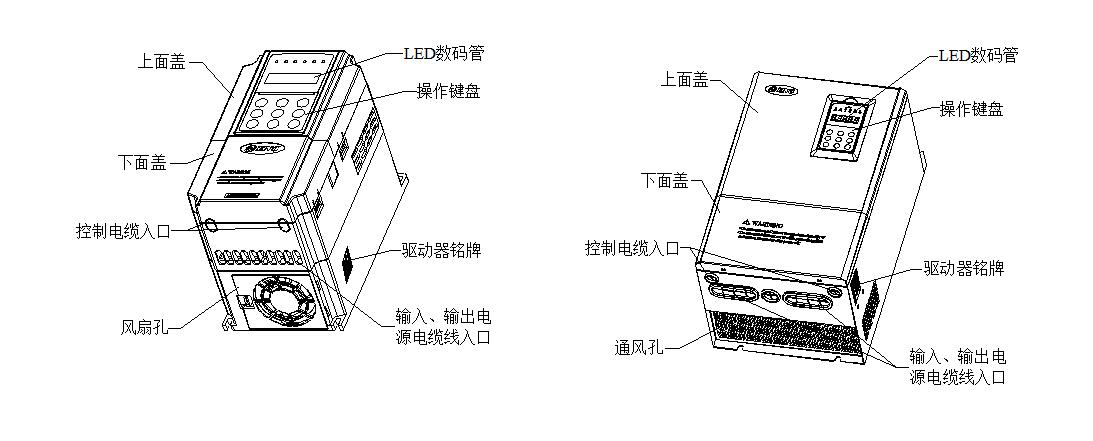

體積型號

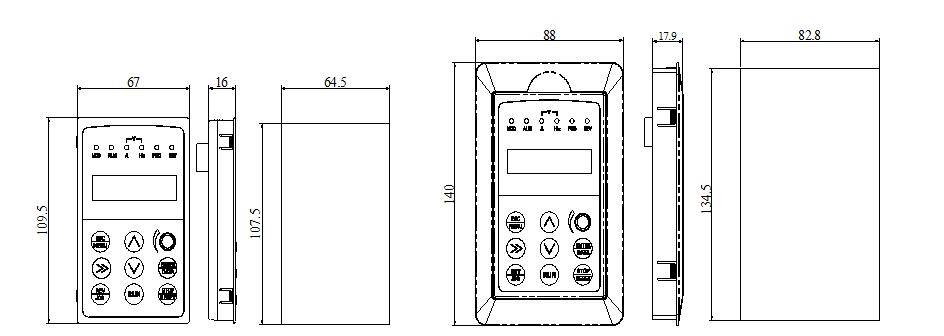

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)


圖2-5 鍵盤外形及 開孔尺寸           圖2-6 鍵盤安裝盒外形及 開孔尺寸

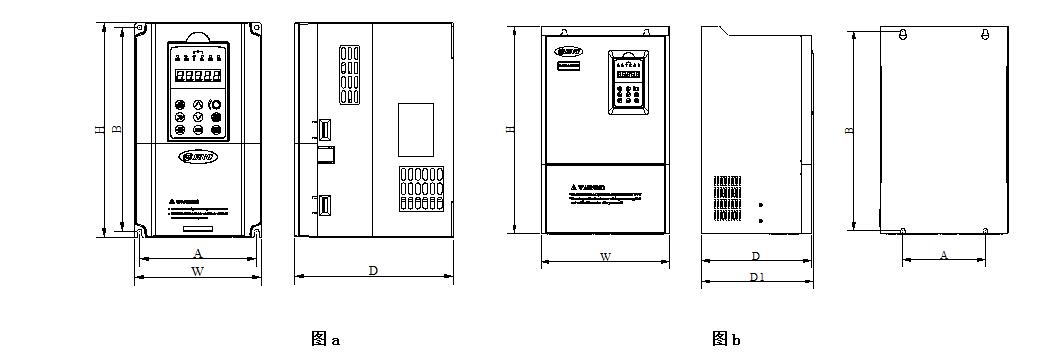

安裝尺寸




表2-1  安裝尺寸

驅動器型號 A(mm) B(mm) W(mm) H D D1 安裝孔徑 圖號
(mm) (mm) (mm)
EAS200-4T0022 129 227 140 240 175 - 5 圖a
EAS200-4T0037
EAS200-4T0055
EAS200-4T0075 165 281 180 304 189 - 6 圖a
EAS200-4T0110
EAS200-4T0150 180 382 250 398 210 214 9 圖b
EAS200-4T0185 180 434 280 450 240 244 9 圖b
EAS200-4T0220
EAS200-4T0300
EAS200-4T0370 190 504.5 290 530 250 254 9 圖b


項目項目描述
輸入額定電壓、頻率三相380伏級：三相380V，50Hz/60Hz
允許電壓波動+10%～-15%
輸出電壓380伏級：0～380V
頻率0Hz～250Hz
過載能力電機額定轉矩的2.5倍，持續20秒
控制性能控制方式正弦波數字方式矢量控制（帶PG）
運行方式速度控制運行、位置控制運行
調速范圍3.513888889
起動轉矩0Hz時200%額定轉矩
速度控制精度±0.1%額定同步轉速
位置控制精度±1個脈沖
頻率分辨率模擬設定0.1Hz
數字設定0.01Hz
外部脈沖0.1Hz
加、減速度控制0.05～3000Hz/s可設定
制動能耗制動標配內置制動單元；外接制動電阻
點動點動頻率范圍：0.00Hz～最大頻率
多段速運行通過控制端子實現多段速運行
運行功能運行命令給定通道操作鍵盤給定、控制端子給定、串行口給定
運行頻率給定通道數字給定、模擬給定、脈沖給定
脈沖分頻輸出通道電機編碼器信號輸出的差分信號
可編程數字量輸入8路輸入
可編程數字量輸出5路輸出，4路晶體管輸出，1路繼電器輸出
可編程脈沖列輸入支持三種指令脈沖形式(脈沖+方向、CW/CCW、正交脈沖)，支持差分輸入或集電極開路輸入
模擬量輸入2路模擬信號輸入，AI1通道可選4～20mA或0～10V輸入，AI2通道可選-10V～+10V或4～20mA輸入
模擬輸出通道2路模擬信號輸出，可選4～20mA或0～10V輸出，AO1通道可實現設定頻率輸出，AO2通道可實現運行電流輸出
RS485通訊Modbus協議，1200、2400、4800、9600、19200、38400、57600BPS 七種波特率可設定
操作LED顯示顯示參數
鍵盤
保護功能過流、過壓、欠壓、過熱、過載、PG檢測等故障保護
PG規格線驅動型光電編碼器512C/T以上，標準配置為2500C/T
環境使用場所室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
海拔低于1000米，高于1000米時需降額使用
周圍溫度-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)
周圍濕度小于95%RH,無水珠凝結
振動小于5.9米/秒2(0.6g)
存儲溫度-40℃～+70℃
結構防護等級IP20
冷卻方式強制風冷，風扇帶自動測溫控制。
安裝方式壁掛式

?
