一、螺桿泵抽油機簡介
螺桿泵是容積式轉子泵，它依靠由螺桿和襯套形成密封腔的容積變化來吸入和排出液體。螺桿泵按螺桿數目分為單螺桿、雙螺桿、三螺桿和五螺桿泵等。

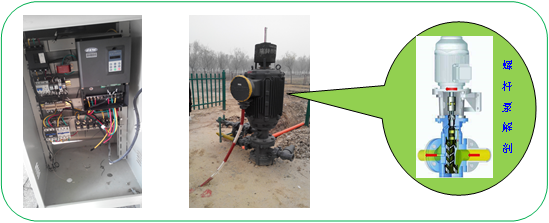

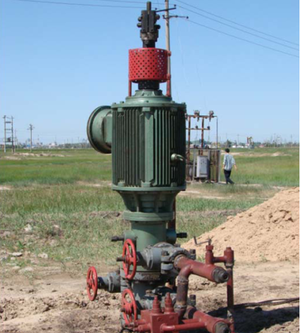

油田采油直驅螺桿泵設備組成比較簡單，由同步電機、螺桿泵及調速控制系統等組成，適合于高黏稠、高含氣、高含砂、高含水以及低產油井的原油開采，能有效地克服氣鎖、砂卡等現象，且占地面積小，效率高，其增產節能優越性較好。
二、工藝原理及要求
運行速度低、大扭矩螺桿旋轉時無沖擊啟動停機具有控制反轉速度、平滑釋放反轉力矩運行效率高等。另外，對應用的要求：
1
、操作簡單、運行數據直觀
2
、啟動力矩大、效率高；
3
、啟動平穩 使用開環矢量控制，自動識別電機磁極位置，同樣力矩下，使輸出電流達到最小
4
、停機時，螺桿反轉扭矩實現變頻器軟件自動釋放及外部封星雙重停機保護

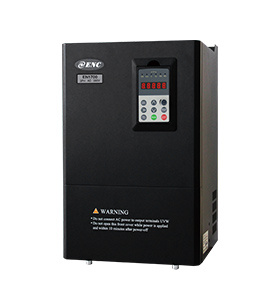

三、易能EN650C專用變頻器抽油機應用方案
EN65C
專門針對油田的直驅螺桿泵開發的產品，直驅螺桿泵由同步電機驅動，設備組成較簡單，工作效率高且不占用大面積地方，節能效率高且還能克服氣鎖和卡砂等現象。對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強，高速停機響應快速、穩定，最大頻率加、減速時間可達到0.1s。

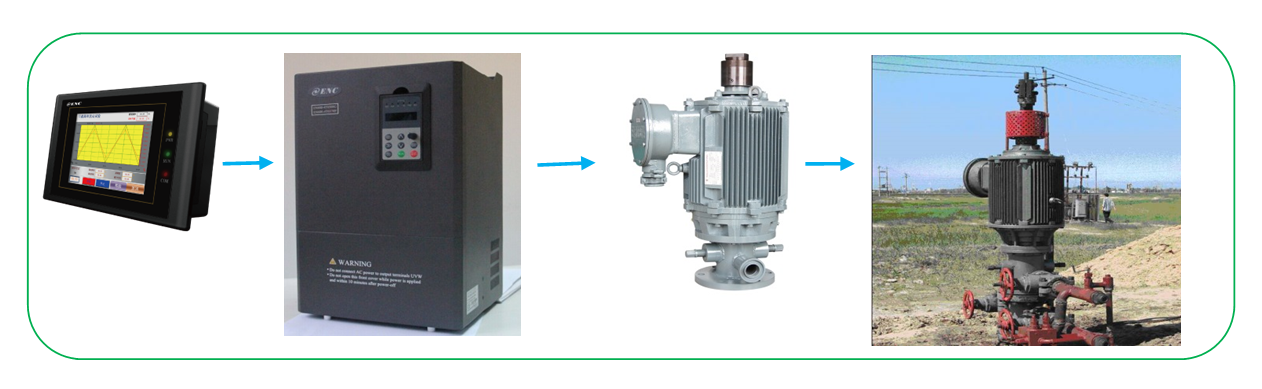

直驅設備同步電機使用功率一般在
7.5~37KW
，由具有直驅專用驅動軟件的
EN650C
抽油機專用變頻器和制動組件、停機反轉保護組件、溫控系統、監控系統等組成。
四、應用優勢
1
、操作簡單、監控直觀；
2、
支持永磁不同電機的磁場定向控制，啟動力矩大、效率高；
3、
啟動平穩，具有電機初始磁極位置檢測功能；
4、 具有停機防反轉功能，能自動檢測當前螺桿上反向扭力，并控制螺桿低速反向釋放；
五：參數設置
功能碼參數 |
設定值 |
解釋 |
F00.00 |
2 |
高級菜單模式 |
F01.00 |
1 |
電位器調速 |
F01.15 |
1 |
外部端子啟動 |
F01.17 |
300 |
加速時間
30秒 |
F01.18 |
400 |
減速時間
40秒 |
F02.22 |
1 |
外部剎車制動 |
F09.04 |
1 |
變頻器開始運行信號 |
F16.09 |
0.35 |
電機電流環比例增益 |
F16.20 |
30 |
同步電機拉入電流
1 |
F16.21 |
30 |
同步電機拉入電流
2 |
F17.03 |
1500 |
同步電機反電動勢常數 |
F15.00 |
根據機型選擇 |
電機額定功率 |
F15.01 |
根據機型選擇 |
電機額定電壓 |
F15.02 |
根據機型選擇 |
電機額定電流 |
F15.03 |
40 |
電機額定頻率 |
F15.04 |
200 |
電機額定轉速 |
F15.05 |
12 |
電機極對數 |
F15.06 |
根據機型選擇 |
電機極對數 |
F15.11 |
1 |
電機靜止自整定 |

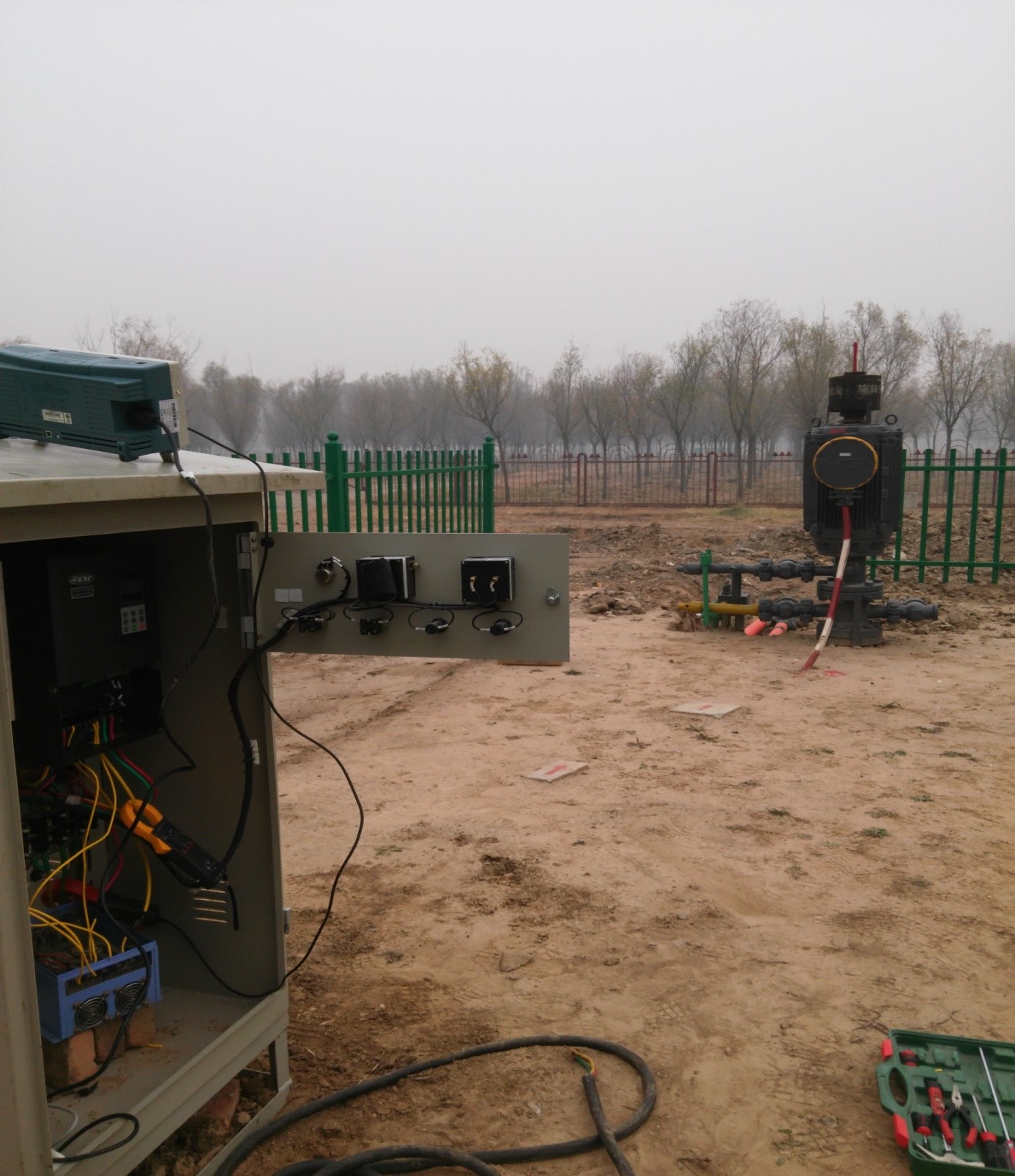

六、
EN650C
抽油機專用機現場應用圖片
?
