項目 |
端子功能及規格 |
基本規格 |
控制方式 |
矢量控制 |
控制模式(ESS180P ) | ①位置控制； ②速度控制； ③ 轉矩控制；④位置/速度控制；⑤位置/轉矩控制；⑥速度/轉矩控制。
|
| 控制模式(ESS180N ) | CSP、CSV、CST、PP、PV、PT、Hm 模式 |
增益調整模式 |
手動模式、一鍵參數自整定模式 |
濾波器功能 |
1
、指令脈沖慣性濾波器、
FIR濾波
2
、自適應低頻共振濾波器
3
、
4組陷波濾波器，其中
2組為自適應陷波濾波器 |
慣量自學功能 |
① 離線慣量自學習； ② 在線慣量自學習。 |
電機參數自學習功能 |
電機參數自學習、編碼器信息自學習 |
支持的編碼器 | 17bit、20bit、23bit絕對式編碼器； （注5）
|
參數批量上傳下載 |
支持外引配件進行參數批量上傳下載 |
位置控制
模式 |
性能 |
速度前饋補償 |
0
～
100.0%(設定分辨率
0.1%) |
轉矩前饋補償 |
0
～
200.0%(設定分辨率
0.1%) |
定位精度 |
±
1個電機編碼器脈沖 |
輸入信號
| 脈沖指令（ESS180P）
|
輸入脈沖形態 | 包含“方向+ 脈沖”、“A、B相正交脈沖”、“CW/CCW 脈沖”三種指令形態。
|
輸入形態 | ① 差分輸入；② 集電極開路。
|
輸入脈沖頻率 | ① 差分輸入：高速口最大4Mhz，脈沖不能低于0.125us，低速口最大 500Kpps，脈寬不能低于1μs。
② 集電極開路：最大200Kpps，脈寬不能低于2.5 us。 |
內置集電極開路用電源（注4） |
+24V(
內置
2.4kΩ電阻
) |
多段位置指令選擇 |
配置
4個
DI實現第
1～
16段位置選擇 |
速度
/轉矩
控制模式 |
性能 |
速度控制范圍 |
1
：
5000 |

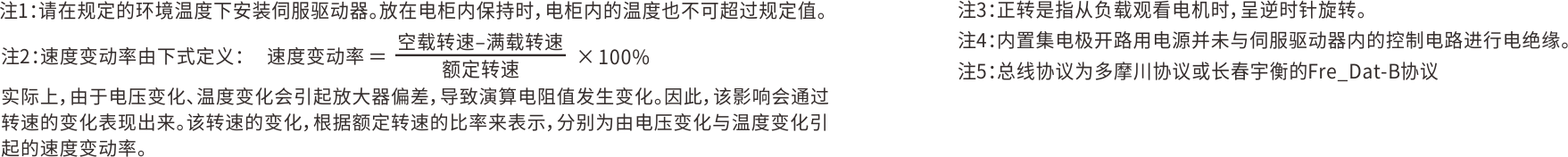

速度變動率（注2） |
負載額定變動
(0 ~ 100%)，最大±
0.01% |
電源 ±
10%，變動最大±
0.01% |
環境溫度
(0 ~ 50
?
C)
，最大±
0.01% |
速度環帶寬 | 2000Hz |
轉矩控制精 |
±5% |
| 多段速度指令 | 速度選擇 | 配置4個DI使其功能為CMD1、CMD2、CMD3、CMD4，實現第1～16 段速度選擇。 |
數字輸入信號 | 可進行信號分配的變更 | 5路DI（其中DI5高速DI輸入） 多個DI功能：伺服使能、報警復位、增益切換、正向超程開關、反向超程開關、正外部轉矩限制、負外部轉矩限制、原點開關、原點復歸使能、中斷定長禁止、位置偏差清除、內脈沖指令禁止等功能 |
| 數字輸出信號 | 可進行信號分配的變更 | ESS180P 5路DO，ESS180N 4路DO 多個DO功能：伺服準備好、電機旋轉、零速信號、速度一致、定位完成、定位接近、轉矩限制、轉速限制、抱閘輸出、警告輸出、故障輸出、中斷定長完成、原點回零完成、電氣回零完成、轉矩到達、速度到達等。 |
其他功能 |
超程防止功能 |
正、反向超程開關動作時立即停止 |
電子齒輪比 |
0.1048576 ≤ B/A ≤ 419430.4 |
LED
顯示功能 |
主電源
CFARGE，
5位
LED顯示 |
通訊功能 | RS485 | MODBUS通訊時，最大可為247站；支持PC上位機調試、監控、參數設置等操作。 |
其他 |
原點復歸、全閉環、增益調整、警報記錄、JOG運行、16段位置控制、16段多段速度控制。 |
保護功能 |
過流、過壓、欠壓、對地短路、輸入缺相、過熱、驅動器過載、電機過載、飛車、編碼器故障、位置偏差過大等。 |
環境 |
使用溫度（注1） |
-10℃～+40℃（環境溫度在40℃～50℃請降額使用，平均負載率不能高于80%） |
存儲溫度 |
-40℃～+70℃ |
使用濕度/存儲濕度 |
小于90%RH（無結露） |
耐振動強度 | 小于4.9m/s2 |
耐沖擊強度 | 小于19.6m/s2 |
| 污染等級 | 2級 |
| 海拔高度 | 低于1000米 |
結構 |
防護等級 |
IP20 |
冷卻方式 |
強制風冷或自然冷卻 |
安裝方式 |
壁掛式 |
