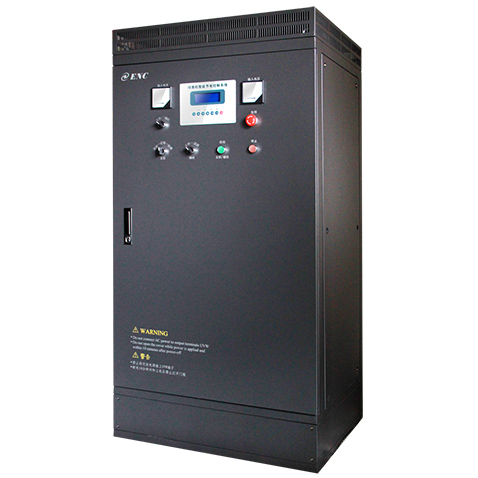

EN501系列球磨機節能一體化變頻控制柜,專門為陶瓷和礦山應用等行業精心設計,標配液晶顯示屏,電流、電壓直接監控;主、輔機切換操作便捷。。
礦山、水泥、陶瓷等領域廣泛使用
● 針對球磨機應用的專用變頻控制柜,一體化設計,結構緊湊,便于安裝;
● 電壓、電流表直接監控顯示,標配內置直流電抗器、斷路器;
● 標配液晶顯示屏,操作界面簡單、直觀;
● 參數功能豐富,6種參數8個段速,用戶可任意設定,滿足用戶的多種生產工藝需求;
● 2路模擬量及內置16段速頻率給定,方便上位機控制;
● 采用高效節電設計,綜合節電率可達10%~40%(與實際工況有關);
● 主、輔機控制,切換方便、快捷;
● 獨特防塵設計,可有效防止灰塵進入機器內部。獨立風道設計,方便后期維護清理散熱器及更換散熱風扇;
完善的保護功能,具備輸入/輸出缺相保護、輸出相間短路保護、輸出對地保護等功能;
自動穩壓功能,有效防止電機定子過電壓,減小電機的發熱;
自動限流功能,防止頻繁過流故障跳閘;
采用優化的SVPWM矢量控制技術,控制精度更高、更穩定;
具有當前運行參數的斷點記憶功能,智能跟蹤用戶設定的曲線。
項目 | 項目描述 | |
輸入 | 額定電壓、頻率 | 三相380伏級:三相380V,50Hz/60Hz |
允許電壓波動范圍 | 320~460V | |
輸出 | 電壓 | 0~380V |
頻率 | 0~650Hz | |
過載能力 | 150%額定電流1分鐘; | |
控制性能 | 控制方式 | 無速度傳感器矢量控制,開環V/F控制 |
調速范圍 | 0.111111111 | |
起動轉矩 | 0.5Hz時150%額定轉矩 | |
自動節能運行 | 根據負載情況,自動優化V/F曲線,實現節能運行 | |
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | |
自動限流 | 對運行期間電流自動限制,防止頻繁過流故障跳閘 | |
載波調制 | 根據負載特性自動調整載波 | |
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | |
操作 面板 | LCD顯示 | 可顯示設定頻率、運行頻率、運行模式等參數 |
簡易操作按鈕 | 當設定好運行參數后,只需簡單操作即可運行機器 | |
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護等 | |
環境 | 使用場所 | 室內,不受陽光直曬,無可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
海拔 | 低于1000米(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%) | |
周?chē)鷾囟?/td> | -10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱) | |
周?chē)鷿穸?/td> | 小于95%RH,無水珠凝結 | |
振動 | 小于5.9米/秒2(0.6g) | |
存儲溫度 | -40℃~+70℃ | |
結構 | 防護等級 | IP20 |
冷卻方式 | 強制風冷 | |
安裝方式 | 柜式 |
控制柜型號 | H (mm) | W (mm) | D (mm) | W2 (mm) | D2 (mm) | H1 (mm) |
EN501-4T1600 | 1600 | 600 | 600 | 530 | 420 | 1118 |
EN501-4T2000 | ||||||
EN501-4T2500 | 1600 | 800 | 600 | 730 | 420 | 1118 |
EN501-4T3150 |
卷?yè)P(yáng)機又稱絞車,可垂直提升、水平或傾斜拽引重物,通過卷筒纏繞鋼絲繩或鏈條提升或牽引重物的輕小型起重設備…
了解更多 +繩鋸機是開山設備,可對較厚的混凝土實現各種切割,能保障橋梁、橋墩、碼頭平臺、水下混凝土樁的靜力切割拆除…

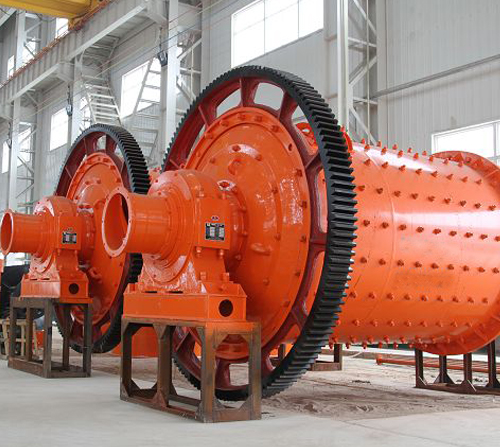

了解更多 +球磨機在水泥、陶瓷、冶金企業里被大量使用,是物料粉碎的不可缺少的重要生產設備。球磨機一般功率都較大,工…
