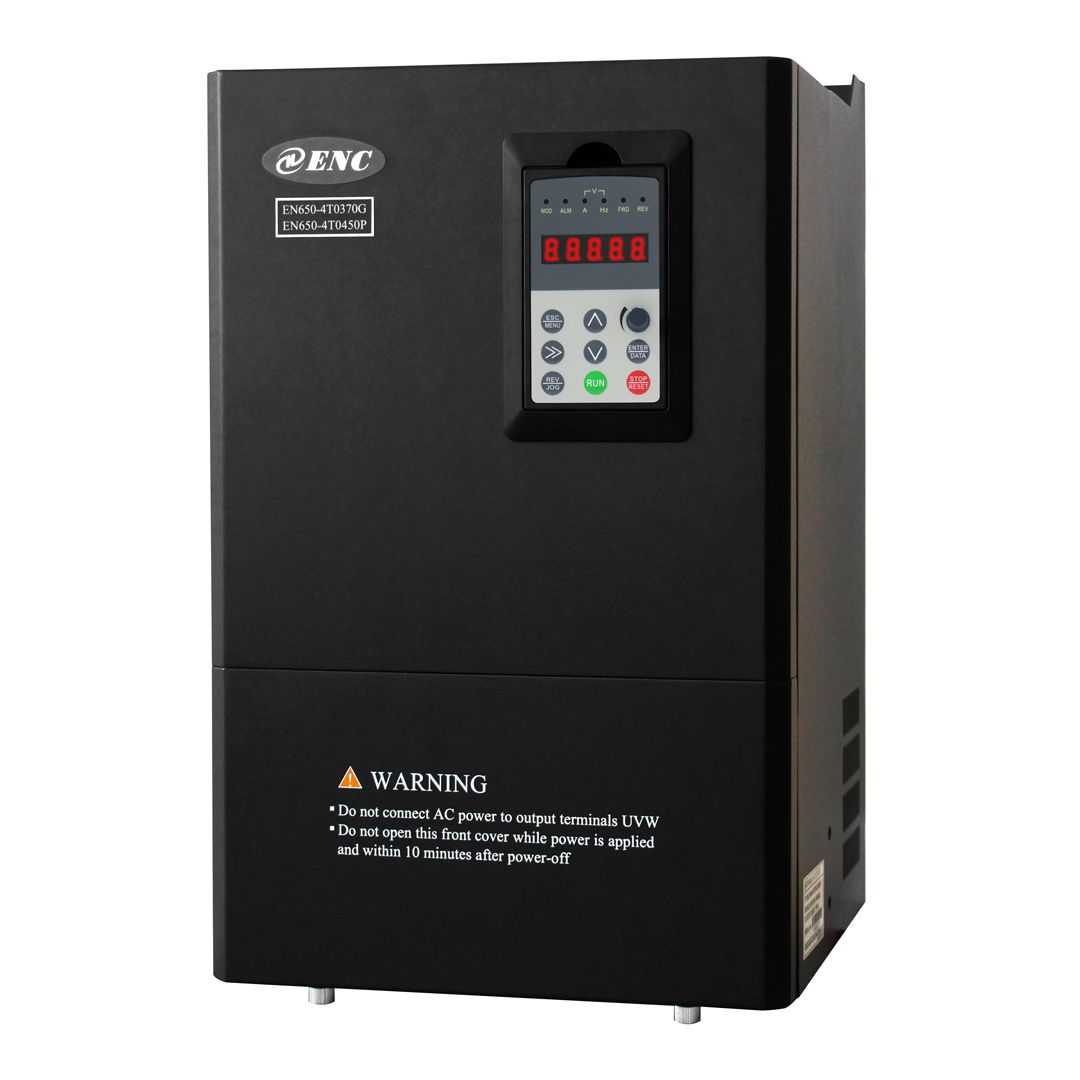

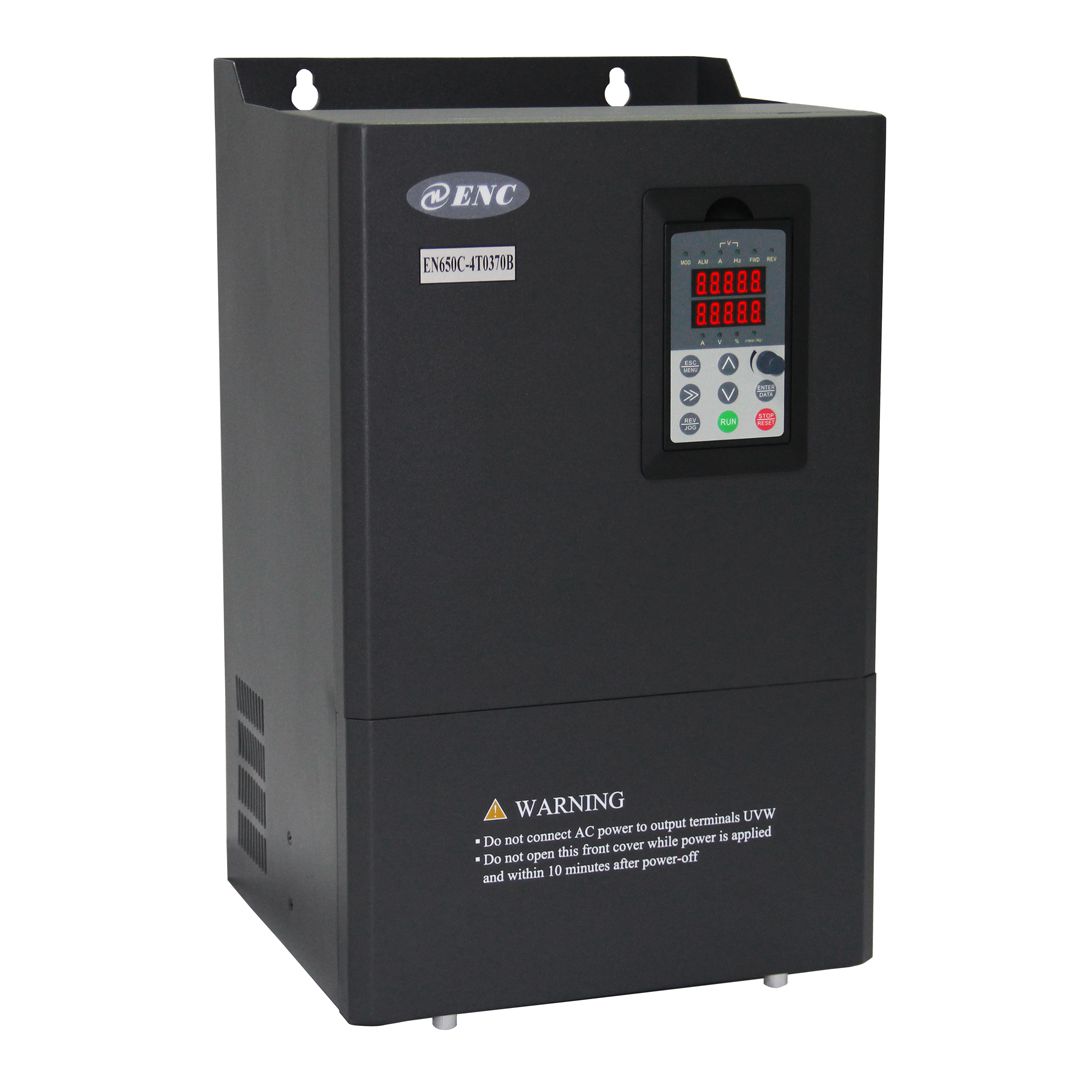

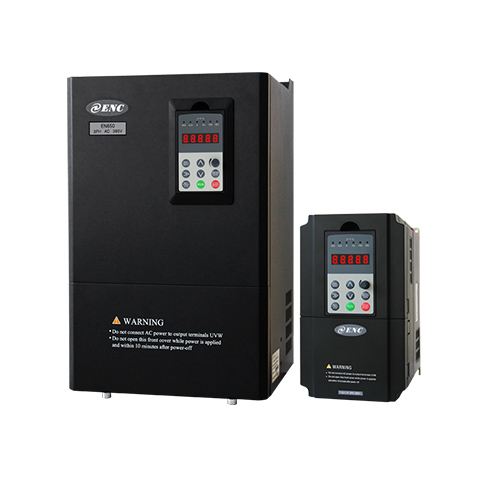

EN650系列多功能永磁同步變頻器
產品描述

可驅動永磁同步電機、異步電機、直流無刷電機。產品采用32位DSP硬件平臺實現高轉矩、高精度、寬調速驅動，支持無速度傳感器矢量控制（無PG）和有速度傳感器矢量控制(有PG)，低頻力矩大。對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強，高速停機響應快速、穩定。

典型應用

適用于石油、化纖、紡織、擠壓、壓縮機、食品、電線電纜、陶瓷、包裝機械、煙草等場合與行業。

產品特點

  • 產品特點低頻力矩大

    開環矢量模式下2.5Hz輸出150%額定力矩；

  • 穩態精度高

    速度信號輸入和實際轉速輸出誤差率為±0.3%

  • 動態響應快

    高速停機響應快速、穩定，最大頻率加、減速時間可達到0.1S，負載突變、快速加減速驅動器能快速自調整運行，不易發生過流報警

  • 魯棒性好

    對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強

  • 簡單易調

    驅動器可自學習矢量控制所需的電機內部參數，標配RS485通訊接口，自帶Modbus和自由協議，可選配Profibus、CanLink、CanOpen協議，滿足現場總線各級別聯網互通要求，提供多種頻率給定通道與方式。

應用優勢


低頻力矩大：開環矢量模式下2.5Hz輸出150%額定力矩

穩態精度高：速度信號輸入和實際轉速輸出誤差率為±0.3%

魯棒性好：對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強

簡單易調：輸入電機銘牌參數，可自動學習矢量控制所需的電機內部參數

高速停機響應快速、穩定，最大頻率加、減速時間可達到0.1S

負載突變、快速加減速，變頻器都能快速智能自調整運行，不易發生過流、短路等故障

提供多種頻率輸入方式，標準配置RS485通訊接口，可選Modbus協議，滿足現場總線各級別聯網互通要求

?
性能指標


?
項目項目描述
輸入額定電壓、頻率三相380伏級：三相380V，50Hz/60Hz
允許電壓波動范圍320～460V
 輸 出電壓0～380V
頻率0～600Hz
過載能力150%額定電流1分鐘,180%額定電流1秒鐘；
 控制性能電機類型永磁同步電機、異步電機
控制方式同步電機：無PG矢量控制，有PG矢量控制
異步電機：無PG矢量控制，開環V/F控制
調速范圍同步電機1：20 （無PG矢量控制），1: 1000 （有PG矢量控制）
異步電機1：100（無PG矢量控制）
起動轉矩同步電機：2.5Hz時150%額定轉矩（無PG矢量控制）
          0Hz時180% 額定轉矩（有PG矢量控制）
異步電機 ：0.5Hz時150%額定轉矩（無PG矢量控制）
轉矩控制精度±10%
轉速控制精度同步電機：≤±0.3%額定同步轉速（無PG矢量控制）
          ≤±0.03%額定同步轉速（有PG矢量控制）
異步電機：≤±0.5%額定同步轉速（無PG矢量控制）
轉速波動同步電機：≤±0.3%額定同步轉速（無PG矢量控制）
          ≤±0.05%額定同步轉速（有PG矢量控制）
異步電機：≤±0.3%額定同步轉速（無PG矢量控制）
頻率精度數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%
頻率分辨率模擬設定最高頻率的0.1%
數字設定小于100Hz的精度：0.01Hz
外部脈沖最高頻率的0.1%
轉矩提升自動轉矩提升；手動轉矩提升0.1～12.0%
V/F曲線(電壓額定頻率在5～600Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
頻率特性)
加減速曲線兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘
制動能耗制動必要時可外接制動電阻于（+）和PB之間
直流制動起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s
點動點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置
多段速運行通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存
內置PID控制器可方便地構成閉環控制系統
自動節能運行根據負載情況，自動優化V/F曲線，實現節能運行
自動電壓調整(AVR)當電網電壓變化時，能自動保持輸出電壓恒定
自動限流對運行期間電流自動限制，防止頻繁過流故障跳閘
載波調制根據負載特性自動調整載波
轉速跟蹤再啟動實現對旋轉中的電機的無沖擊平滑起動
運行功能運行命令給定通道操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換
運行頻率給定通道主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換
捆綁功能運行命令通道與頻率給定通道可以任意捆綁，同步切換
輸入輸出特性數字輸入通道8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路
模擬輸入通道2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入
脈沖輸出通道0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
模擬輸出通道2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出
單脈沖控制適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作
定長控制可實現定長控制
定時控制定時控制功能：設定時間范圍0.1Min ～ 6500.0Min
虛擬端子五組虛擬輸入、輸出IO，可實現簡易邏輯控制
操作鍵盤鍵盤顯示可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
按鍵鎖定實現對按鍵的部分或者全部鎖定
保護功能上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、端子保護、停電不停保護等
環境使用場所室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
海拔低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%）
周?chē)鷾囟?/td>-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)
周?chē)鷿穸?/td>小于95%RH，無水珠凝結
振動小于5.9米/秒2(0.6g)
存儲溫度-40℃～+70℃
結構防護等級IP20
冷卻方式強制風冷
安裝方式壁掛式





體積型號

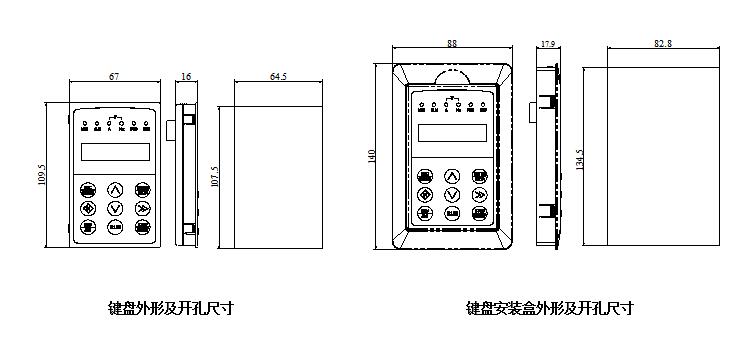

?操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)

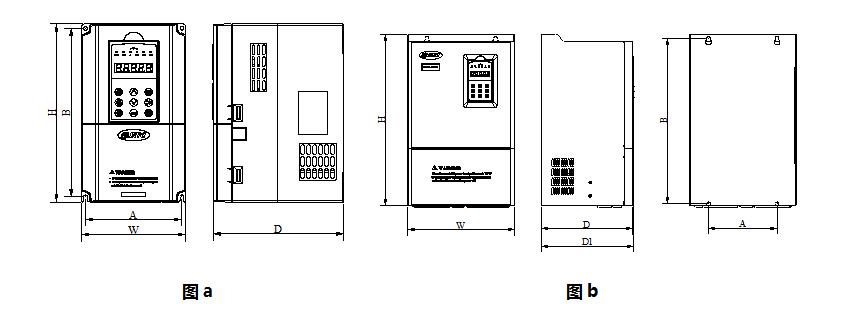

安裝尺寸


安裝尺寸


變頻器型號A (mm)B (mm)W (mm)H (mm)D (mm)D1 (mm)安裝孔徑圖號
EN650-4T0055129227140240175-5圖a
EN650-4T0075
EN650-4T0110165281180304189-6圖a
EN650-4T0150
EN650-4T01851803822503982102149圖b
EN650-4T0220
EN650-4T03001804342804502402449圖b
EN650-4T0370
EN650-4T0450190504.52905302502549圖b
EN650-4T0550
